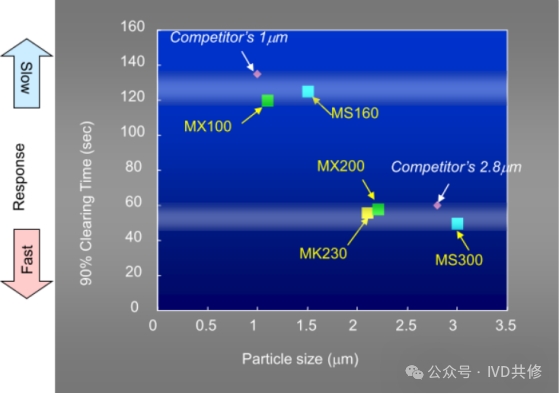

JSR磁珠的磁响应能力

1.2 悬浮稳定性与沉降速率

       磁珠的悬浮稳定性直接影响反应的均一性和可重复性。沉降速率与磁珠直径的平方成正比，因此粒径是控制沉降行为的关键参数。1μm磁珠的沉降速度远低于2.8μm磁珠。Dynabeads MyOne系列(1μm)在水中悬浮时间长达几十分钟至几小时，而M-280系列(2.8μm)沉降速率明显加快。

       这种慢沉降特性对于自动化平台尤为重要，可避免因磁珠沉降导致孔间差异。对于需要长时间孵育的项目，优先选择1-1.5μm小粒径磁珠或表面经过亲水化处理的磁珠。

1.3 批次一致性与质量控制

       磁珠的批次间重复性是试剂规模化生产的关键考量。理想的磁珠供应商应提供严格的质控数据，包括粒径分布CV值、氧化铁含量波动范围、表面官能团密度、稳定性等。在供应商选择时，应要求提供以下质控数据：粒径分布的激光散射分析结果、氧化铁含量的ICP-OES测定值、表面羧基密度的滴定检测结果、悬浮稳定性的沉降曲线、以及至少3个批次的对比数据。这些数据是评估磁珠稳定性的科学依据，也是试剂注册申报时的重要支撑材料。

1.4 非特异性吸附水平

       非特异性吸附(Non-specific Binding，NSB)直接影响检测的信噪比和灵敏度。低NSB是高灵敏度检测的前提条件。磁珠的非特异性吸附主要来源于两方面：一是表面疏水性导致的蛋白吸附，二是表面电荷引起的静电吸附。为降低NSB，高性能磁珠普遍采用多层表面包被技术。外层亲水聚合物既能有效降低磁珠表面对生物分子的非特异性吸附，又具有足够的功能基团密度用于共价性偶联生物配基。Dynabeads MyOne系列表面覆盖一层薄的聚苯乙烯外壳，将磁性材料包裹在内，同时为每次实验提供特定的表面来吸附或偶联各种分子。

       信噪比(Signal-to-Noise Ratio，SNR)是评价NSB的核心指标。通过优化包被液与封闭液配方(如Tris缓冲体系、吐温20及BSA或酪蛋白或氨基酸等)，可协同提升磁珠的反应性和稳定性。吐温20作为非离子表面活性剂，能减少非特异性吸附；蛋白或氨基酸则像"补丁"一样封闭磁珠表面空隙，降低背景干扰。经过技术整合，磁珠工作液的信号/本底比值可明显提升，显著优于传统方法。

1.5 表面化学特性与偶联策略

1.5.1 功能基团类型与选择

       磁珠表面功能基团的多样性为抗体/抗原偶联提供了多种选择。主流功能基团包括羧基(-COOH)、氨基(-NH₂)、甲苯磺酰基(Tosyl)、环氧基和链霉亲和素等，每种基团有其特定的适用场景和偶联机制。

       羧基磁珠是最通用的选择。羧基可通过EDC/NHS活化体系与蛋白质表面的伯胺基团形成稳定的酰胺键，反应条件温和(pH 5.5-7.5)，蛋白质不易变性。EDC(1-乙基-3-(3-二甲基氨基丙基)碳二亚胺)活化羧基生成O-酰基脲中间体，NHS(N-羟基琥珀酰亚胺)或sulfo-NHS则将中间体稳定为NHS酯，后者与蛋白质氨基反应形成稳定酰胺键。整个偶联过程在2-4小时内完成，效率可达80-95%。羧基磁珠适用于大多数抗体偶联场景。

       Tosyl磁珠以其高偶联效率著称。Tosyl基团(-SO₂CH₃)可直接与蛋白质表面的氨基、巯基等反应形成稳定的共价键，无需预先活化，偶联效率通常高于羧基磁珠。然而，Tosyl磁珠的疏水性导致其容易团聚，这是其长期以来的"致命缺点"。传统方法多采用硼酸盐缓冲体系结合硫酸铵作为反应促进剂，但无法有效改善分散性。研究发现，丝氨酸预处理可显著改善Tosyl磁珠的分散性——其羟基结构像"小吸盘"，与磁珠表面的甲苯磺酰基形成氢键，同时在水中营造亲水环境，削弱磁珠间的吸引力。经丝氨酸预处理后，磁珠分散度显著提升，抗体负载效率提高。

       氨基磁珠适用于醛基活化配体的偶联。氨基可先通过戊二醛等双功能交联剂进行活化，再与蛋白质偶联。这种间接偶联方式适用于蛋白质表面氨基密度较低或空间位阻较大的情况。氨基磁珠在直接偶联中应用较少，更多作为中间过渡层使用。

       环氧基磁珠可直接与氨基、巯基、羟基等多种基团反应，反应条件温和(pH 7-9)，偶联效率高。环氧基在pH 8.5左右与伯胺反应，形成稳定的二级胺键；与巯基反应则形成硫醚键。这种多功能性使得环氧基磁珠在复杂蛋白偶联中具有优势，但环氧基的水解半衰期较短(在pH 7.4约6-8小时)，需要控制反应时间。

       链霉亲和素磁珠通过生物素-链霉亲和素超强亲和力(Kd=10⁻¹⁵M)实现配体固定。用户只需将抗体或抗原进行生物素化标记，然后与链霉亲和素磁珠孵育即可完成包被，无需复杂的化学活化步骤。这种方式极大简化了操作流程，尤其适用于小分子项目。Dynabeads MyOne链霉亲和素C1磁珠每毫克可结合2500 pmol以上游离生物素，结合能力远高于M-270系列(950 pmol)。聚苯乙烯磁性微球_生物磁珠专家 - Purimag Bead 官网 | 高品质生物磁珠解决方案

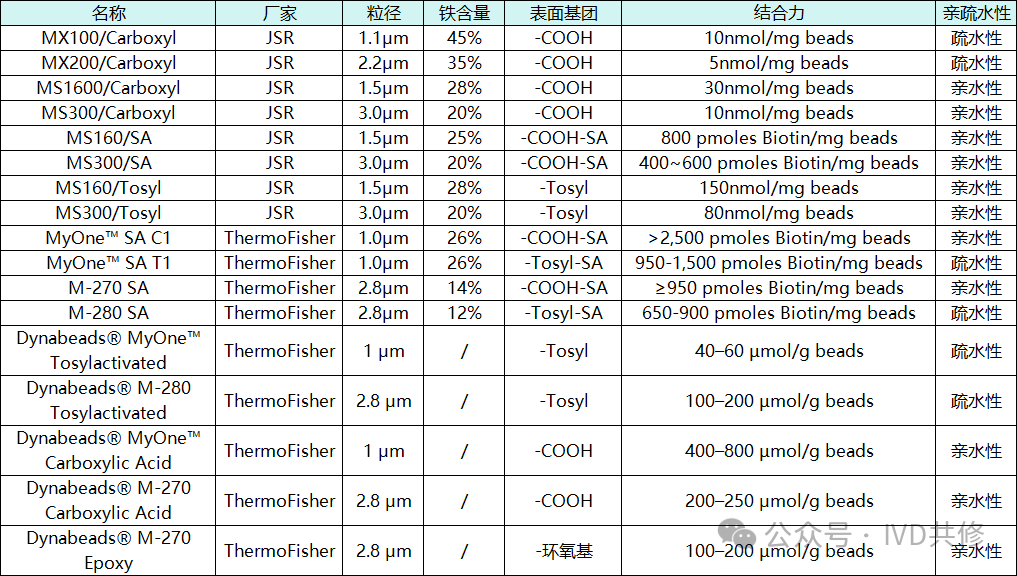

磁珠基础性能对比

1.5.2 羧基密度与抗体载量

       羧基密度是决定抗体偶联载量的关键参数。高羧基密度意味着更多的偶联位点，可实现更高的抗体包被密度，从而提升捕获效率。然而，羧基密度并非越高越好，需要根据抗体/抗原的分子量大小进行优化。

       有些磁珠可以提供低、中、高三种羧基密度选择，分别对应不同的应用场景：

       ·低羧基(0-40 μeq/g)：适用于自免等需偶联相对分子量较大的抗原类项目;

       ·中羧基(40-60 μeq/g)：适用于心肌、炎症等需偶联抗体类项目;

       ·高羧基(70-100 μeq/g)：适用于HIV、甲功激素类需偶联相对分子量较小的项目。

       这种分类的科学依据在于：大分子抗原需要较低密度的偶联位点以避免空间位阻，而小分子则需要高密度的偶联位点以弥补其结合能力的不足。

       抗体载量的测定通常采用间接法：检测偶联后上清液中剩余的抗体浓度，通过BCA法或OD280法进行定量。对于羧基磁珠，典型的抗体载量为20-40μg/mg磁珠，具体数值取决于抗体分子量、偶联效率以及磁珠的羧基密度。载量过低会降低检测灵敏度，而载量过高则可能导致空间位阻影响抗原抗体结合，需要通过实验确定最佳载量。

1.5.3 偶联条件优化

       高效的偶联需要精细的条件控制。对于羧基磁珠，典型偶联流程如下：

       1.磁珠预处理：取适量磁珠(如10mg)，用MES缓冲液(0.015M，pH 5.5)洗涤2次，去除保存液中的干扰成分;

       2.活化：加入EDC和NHS溶液(浓度均为10mg/ml，各20-50μl)，37℃孵育30分钟;

       3.偶联：磁分离去除上清，加入MES清洗1次后重悬，再加入目标抗体(40-100μg)，37℃孵育4小时或过夜;

       4.封闭：磁分离上清留测BCA试剂盒计算偶联率，PBST清洗2次后，加入1%BSA(PBST配制)，37℃孵育1小时进行封闭;

       5.稳定化：磁分离去上清，保存缓冲液定容至工作浓度(如0.2mg/ml)。

       偶联效率的计算公式为： 偶联效率(%)=[(初始抗体量-上清中剩余抗体量)/初始抗体量]×100%

       影响偶联效率的关键参数包括：

       ·pH值：EDC/NHS活化的最佳pH为5.5-6.0，过高会加速EDC水解，过低会降低NHS酯的形成效率;

       ·缓冲液：MES缓冲液是首选，必须避免含伯胺的缓冲液(如Tris、甘氨酸)，因为伯胺会竞争性消耗活化基团;

       ·偶联时间：2-4小时通常足够，过夜偶联可略微提升效率但增加非特异性吸附风险;

       ·离子强度：中等离子强度(50-150mM NaCl)可减少静电排斥，促进抗体与磁珠的接触;

       ·磁珠浓度：1-5%(w/v)的磁珠浓度可保证充分混合，避免局部浓度过高导致团聚。

       对于NHS预活化磁珠，操作更为简便：只需将含伯氨基的生物配体溶解在偶联缓冲液中，室温下混合1-2小时即可完成偶联，偶联效率可达90%以上。这种磁珠省去了EDC/NHS活化步骤，适合快速筛选或不熟悉化学操作的用户。
